Nissan
TRANSMISSION
TYPES CVT PRIMERA
 |
Nissan Murano CVT
TRANSMISSION
TYPES CVT MURANO RE0F09A Xtronic
 |
|
Primera CVT RE0F06A |
|
|
|
|
Проверка уровня масла
Hot Check
50 - 80c (122-176f )
________________________
Cold Check
30 - 0c ( 86-122f )
________________________
Fluid Capacity
8.1 Litres
________________________
Fluid Type
Nissan NS 1
Note:
NTB02 Nov 2002 specifies that
Nissan NS2 MUST be used |
 |
|
|
|
|
Гидротрансформатор
Uses a standard hydraulic converter for power transfer from
engine. Lock-up clutch included |
|
|

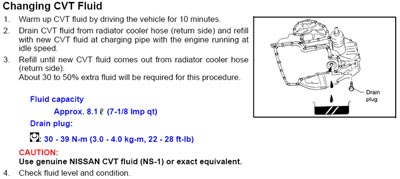

Замена масла в коробке
|
Спецификация
• Murano At idle in D: 100 – 115 psi / 7.0 – 8.1
bar
At stall in D: 760 – 830 psi / 53.5 – 58.4 bar
• Primera At idle in D: 85.2 – 92.3 psi / 6.0 – 6.5 bar
At stall in D: 582.2 – 610.6 psi/ 41.0 – 43.0 bar

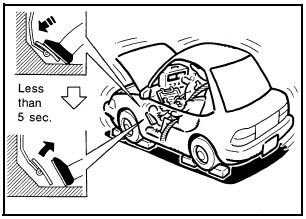

Stall
Test
Start engine, apply foot brake and place selector
lever in “D” position.
Accelerate to wide open throttle gradually while applying
foot brake.
Quickly note the engine stall revolution and immediately
release accelerator.
• During test, never hold accelerator wide open for more
than 5 seconds.
Stall revolution : 2,350 – 2,850 rpm
Move selector lever to “N” position.
Cool off CVT fluid.
• Run engine at idle for at least one minute. |
|
Процедура измерения линейного давления
Check CVT fluid and engine oil levels. If
necessary, add fluid or oil.
Drive vehicle for approximately 10 minutes or until engine
oil and CVT fluid
reach operating temperature.
CVT fluid operating temperature : 50 – 80 degrees
C (122 – 176 F )

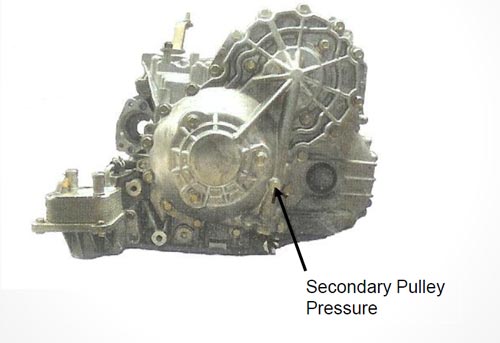

Install pressure gauge to corresponding line pressure port.
Set parking brake and block the wheels.
Depress brake pedal fully while performing
line pressure test at stall speed |
|

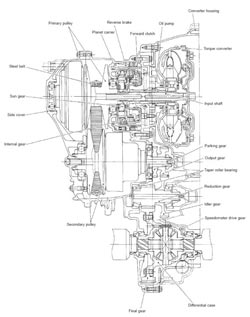

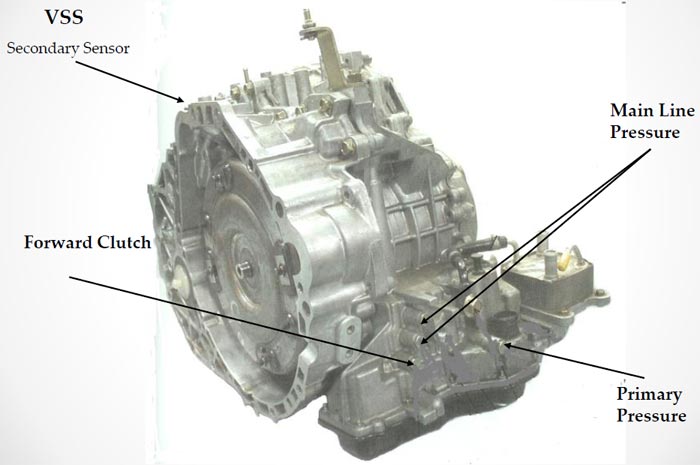

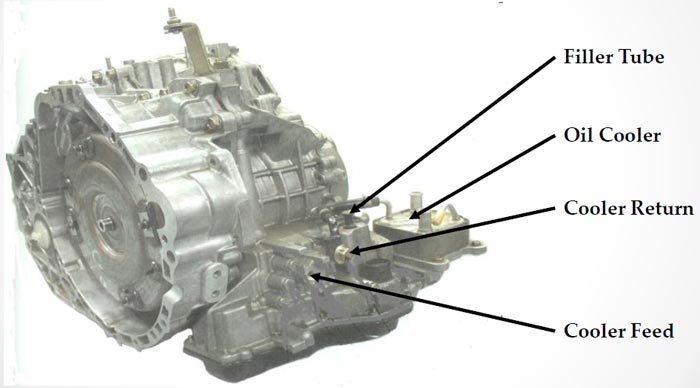

Изображение коробки RE0F09A
Для увеличения нажмите на картинку |

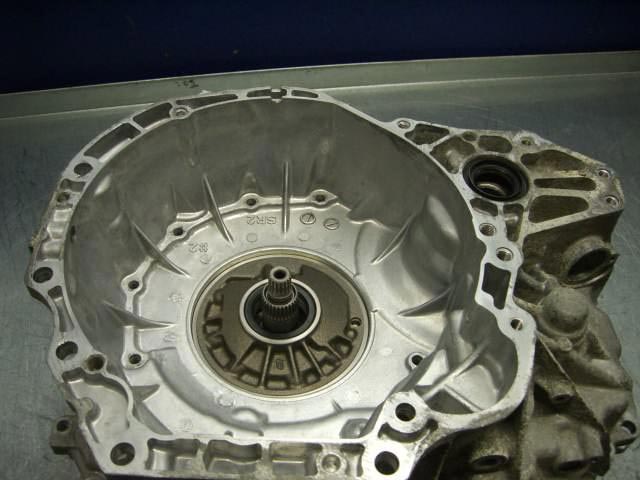

Сборка - разборка
|
|
|
|
|
|
|
|
|
|
|
|

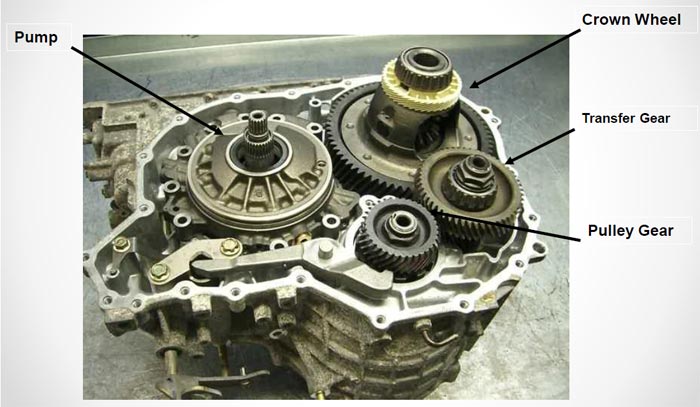

Вид со снятой верхней
крышкой
|

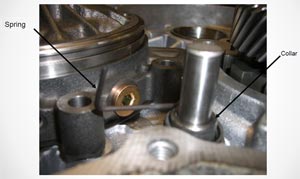

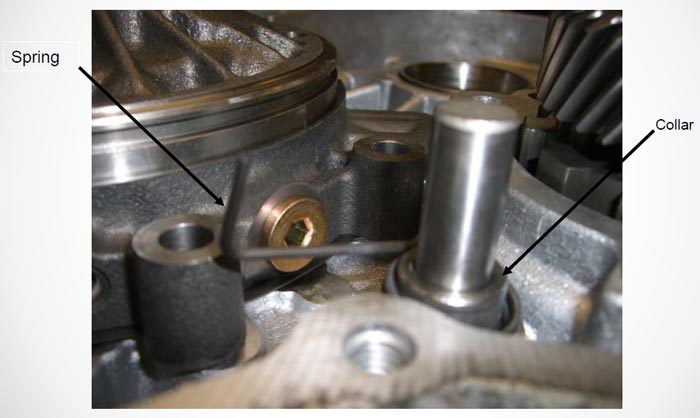

Вид парковочного механизма
|

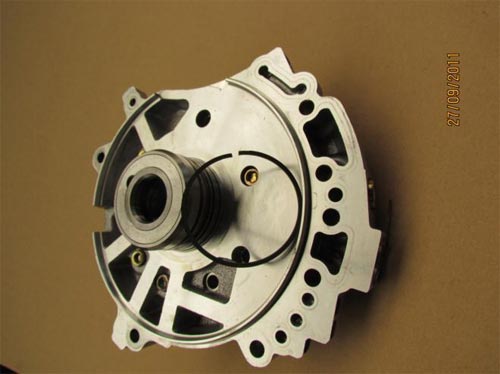

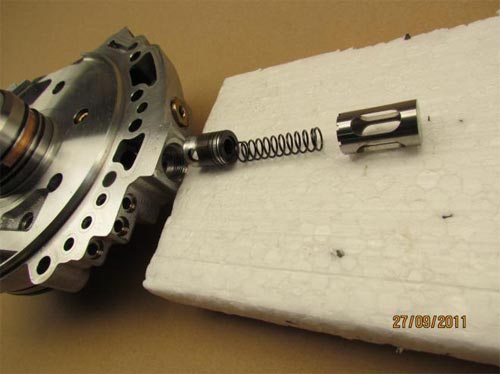

Замена клапана насоса
|

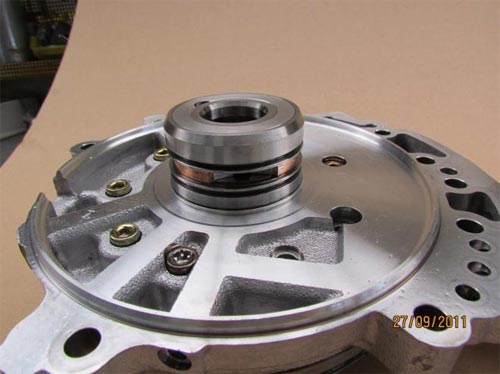

Сальники пакета форварда
|
|
|
|
|
|

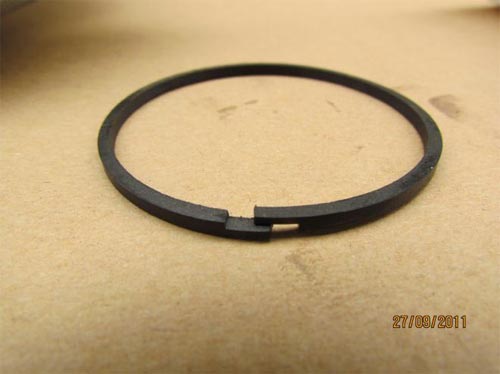

Допустимый размер
|
|

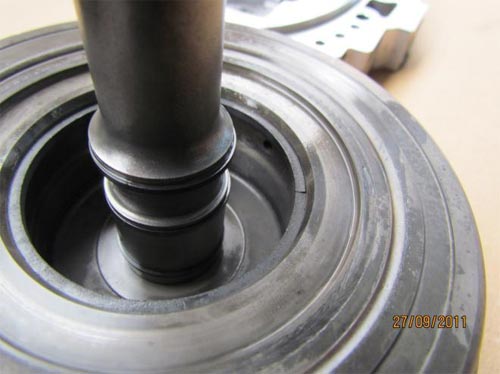

Барабан пакета Форварда
|

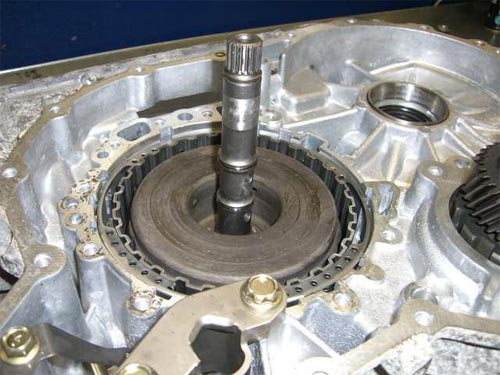

Вид входящего вала
|
|
|
|
|
|
Местоположение подшипников
|

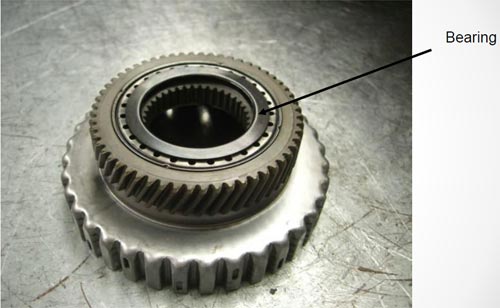

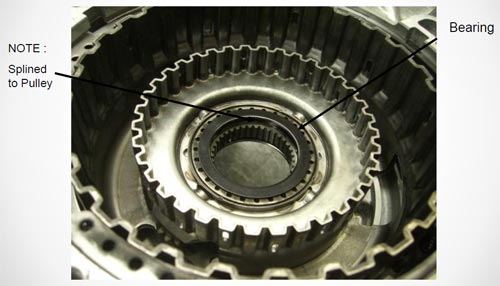

Вид солнечной шестерни
|
Вид солнечной шестерни
|

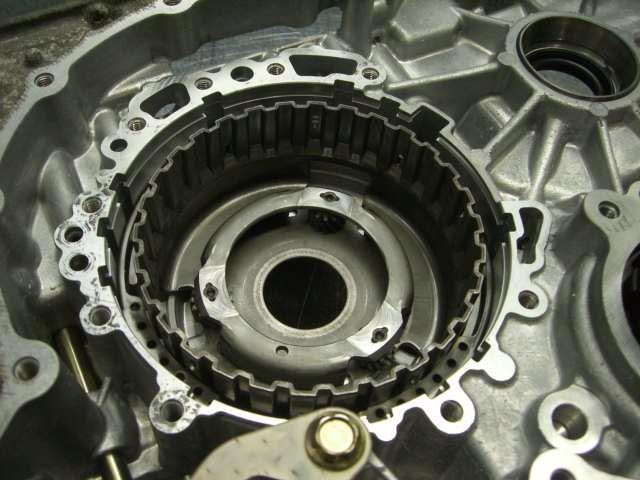

Вид планетарки реверса
|
|
|
|
|
|
|

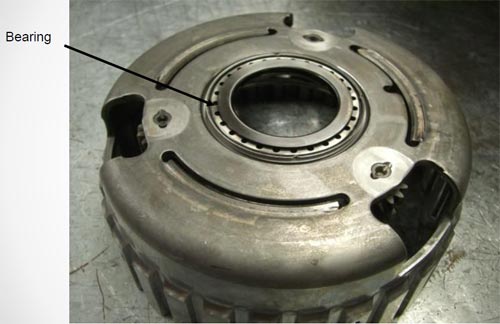

Вид снизу планетарки
реверса
|

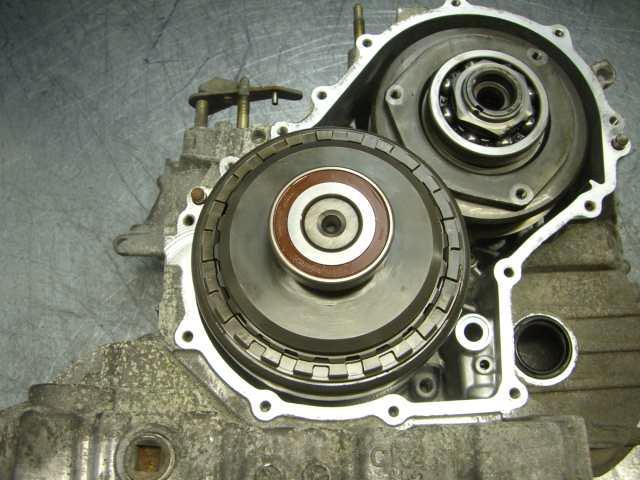

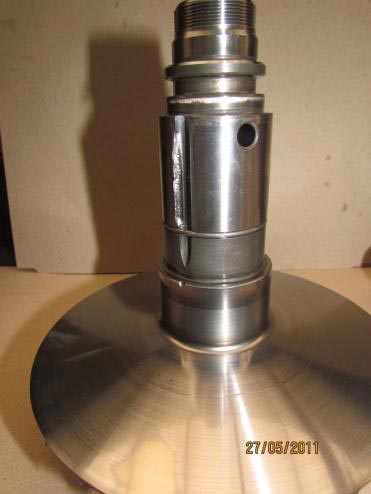

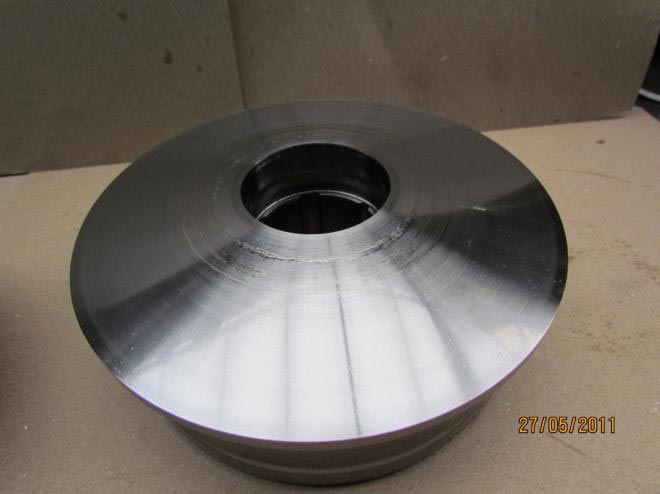

Вид шкивов
|
Масляная трубка
|

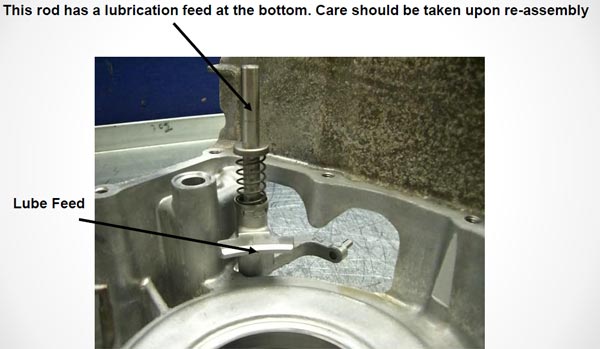

Вид ограничителя
|
|
|
|
|

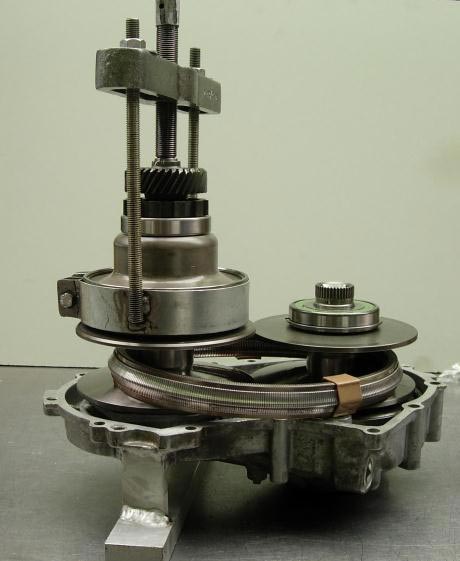

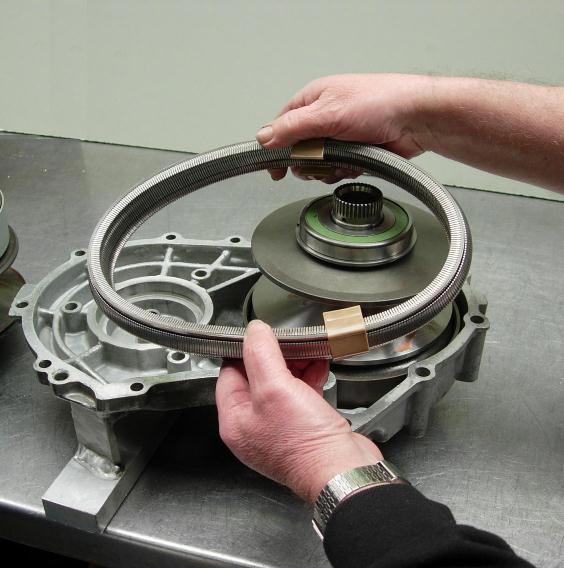

Процедура снятия ремня |

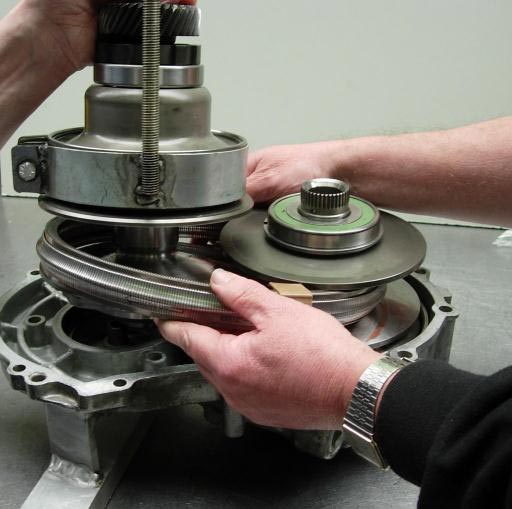

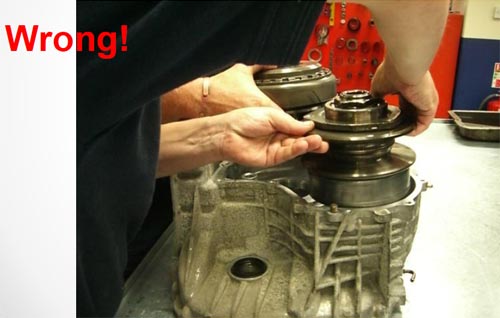

Lowering Set into Casing

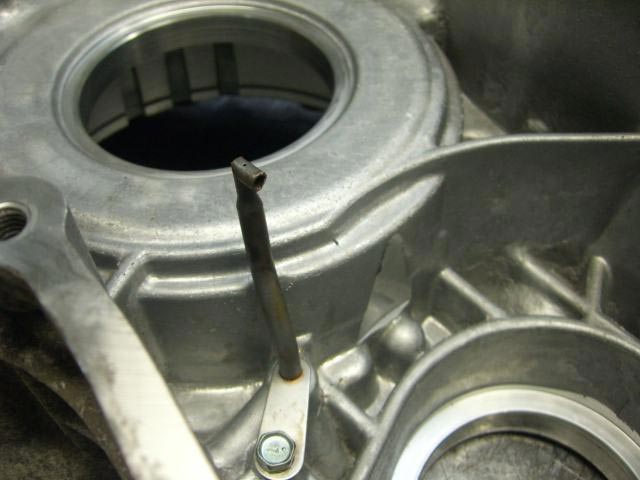

It is important to remember at this point to remove the
Pitot Tube BEFORE installing the Pulleys. Otherwise damage to the Tube will occur.
|
|
|
|
|

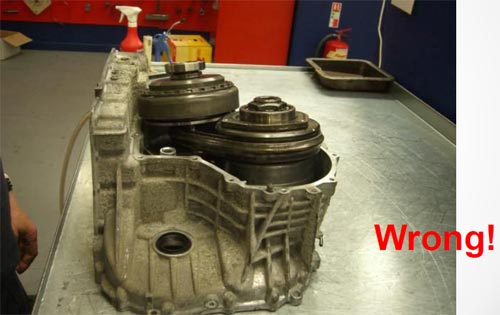

Remove strap after
location of pulleys |
|
|
|
|
|

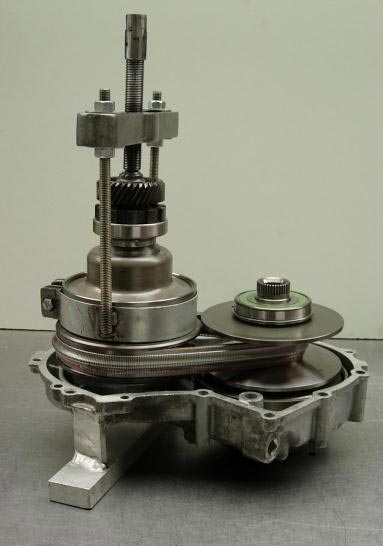

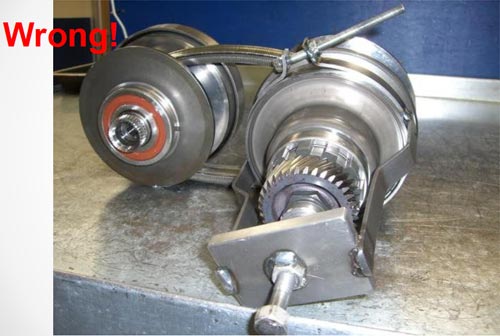

Процедура снятия ремня
Nissan Primera |

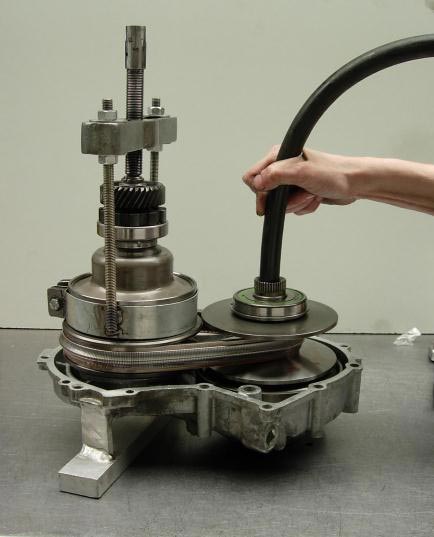

Процедура снятия ремня Nissan Murano |

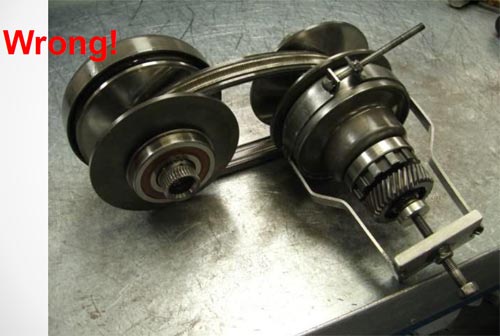

Процедура снятия ремня |
|
|
|
|
|
|
|
|
|
|
Процедура снятия ремня |

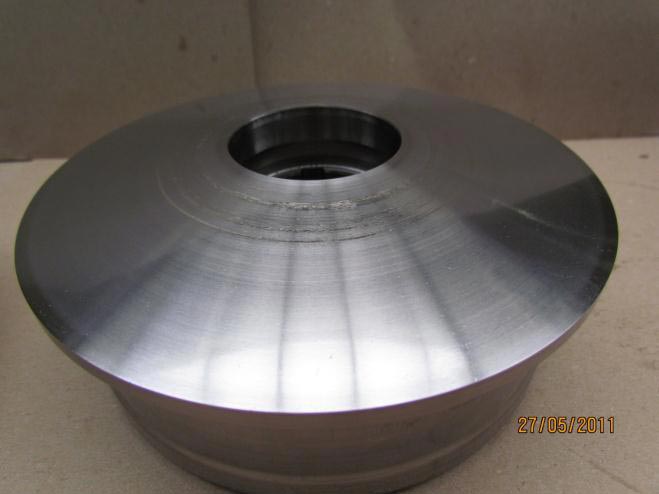

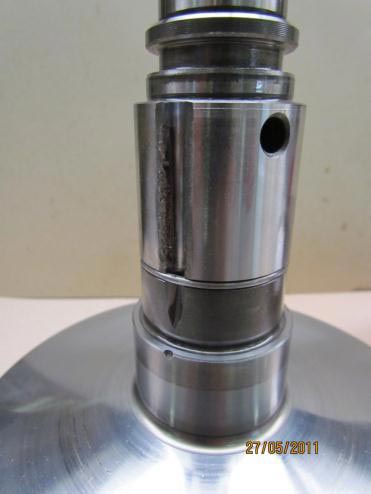

Murano |
|
|
|
|
|
|
|
|
|
|
Murano |

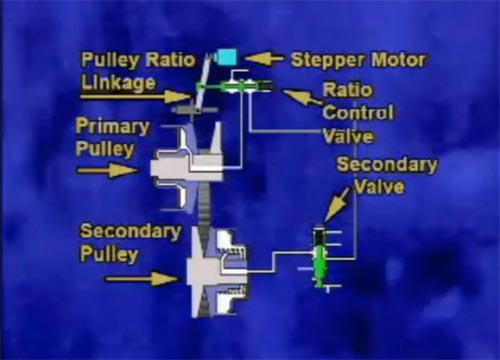

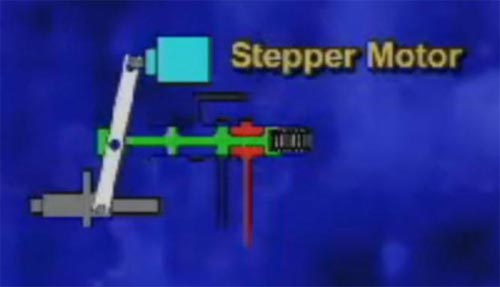

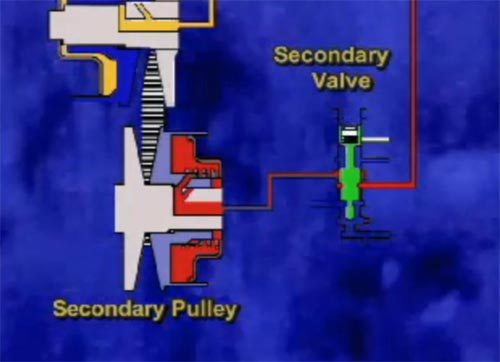

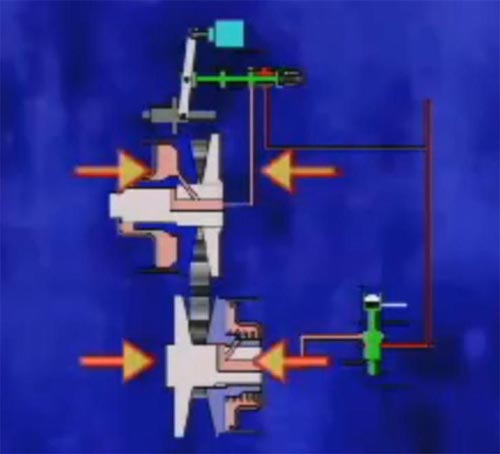

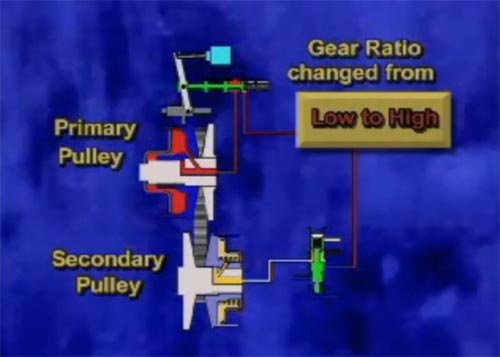

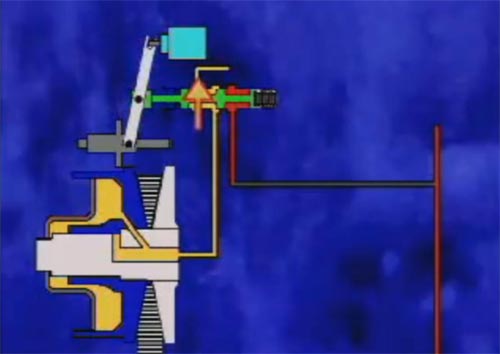

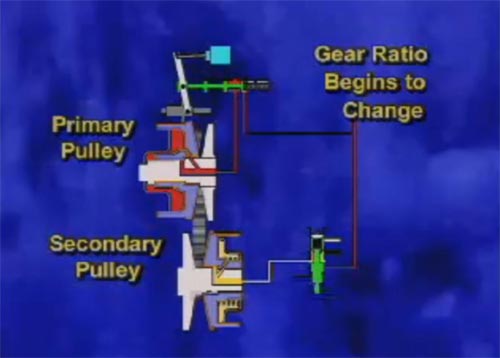

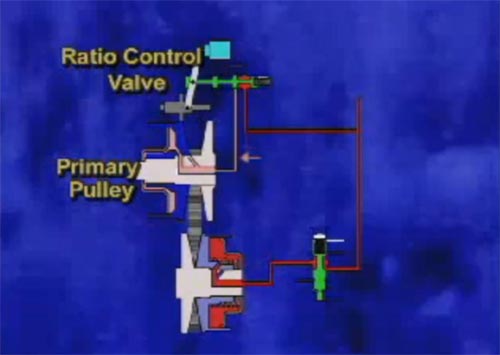

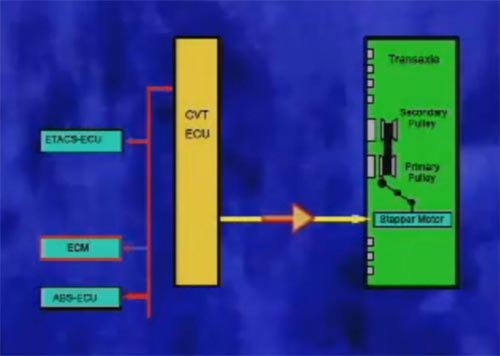

Схема работы степ-мотора |
|
|
|
|
|
|
|
|
|
|

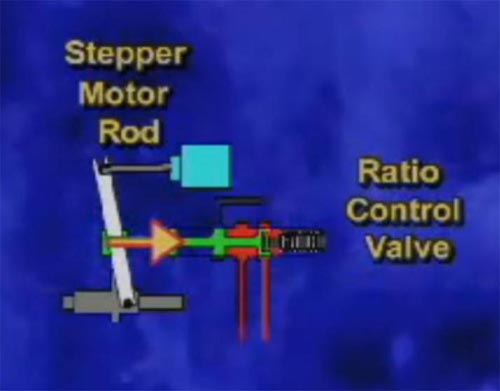

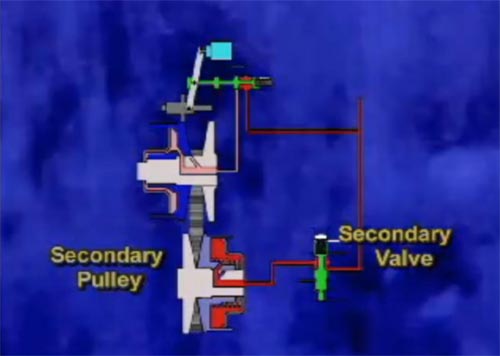

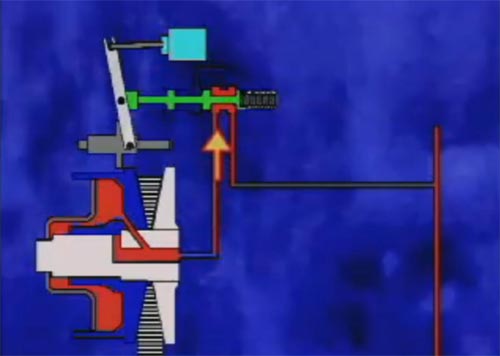

Схема работы степ-мотора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Местоположение болтов
клапанного блока к корпусу
Nissan Primera |
|
|
|
|
|
|
|
|
|
|

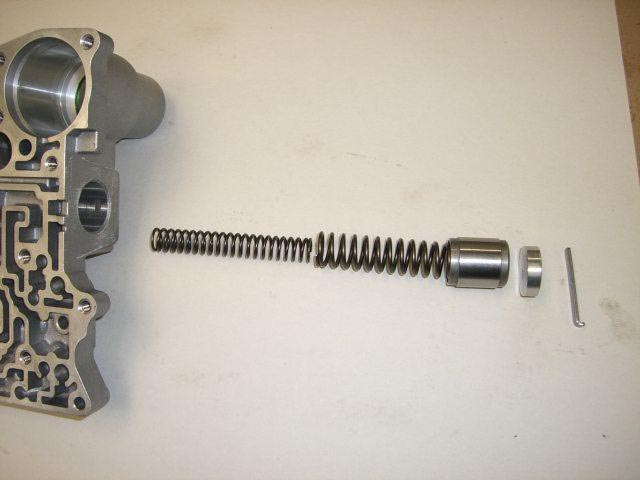

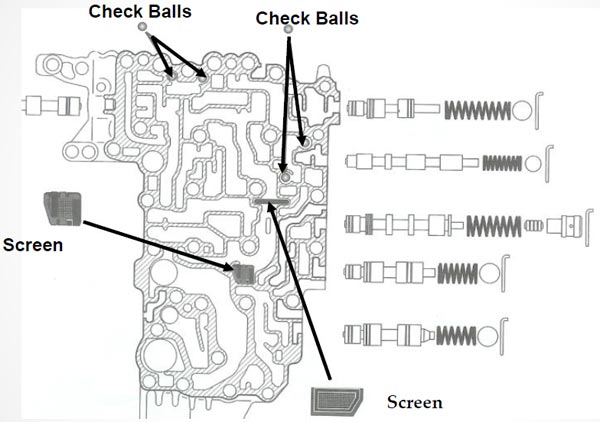

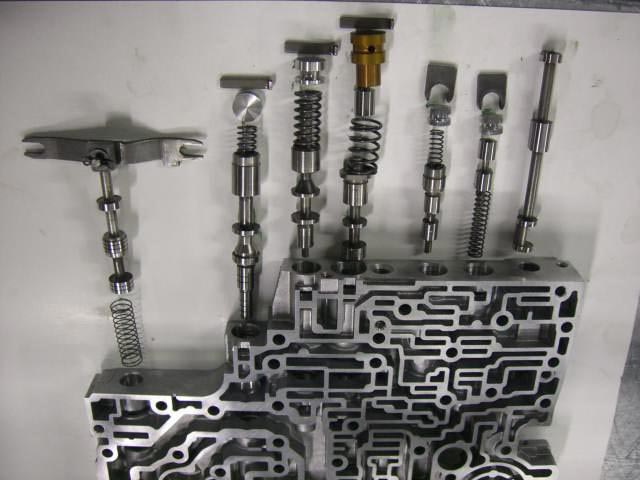

Местоположение клапанов |
|
|
|
|
|
|
|
|
|
|
|
|

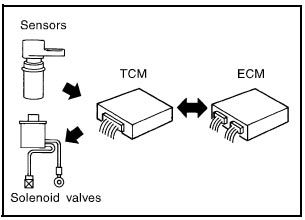

Trouble Diagnosis |

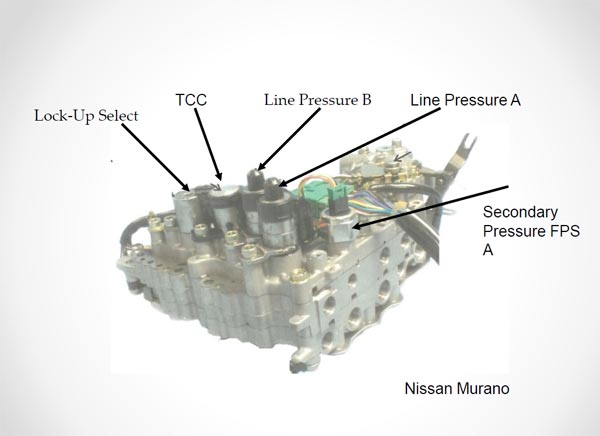

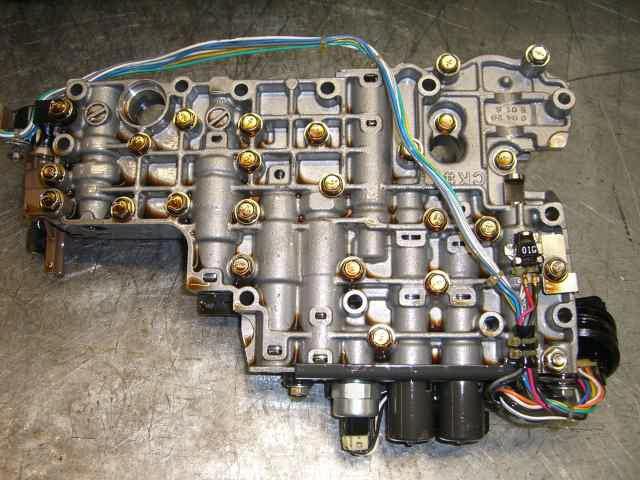

Клапанный блок REOF09A
|
|
|
|
|
 |
|
|
|
|
|
|
